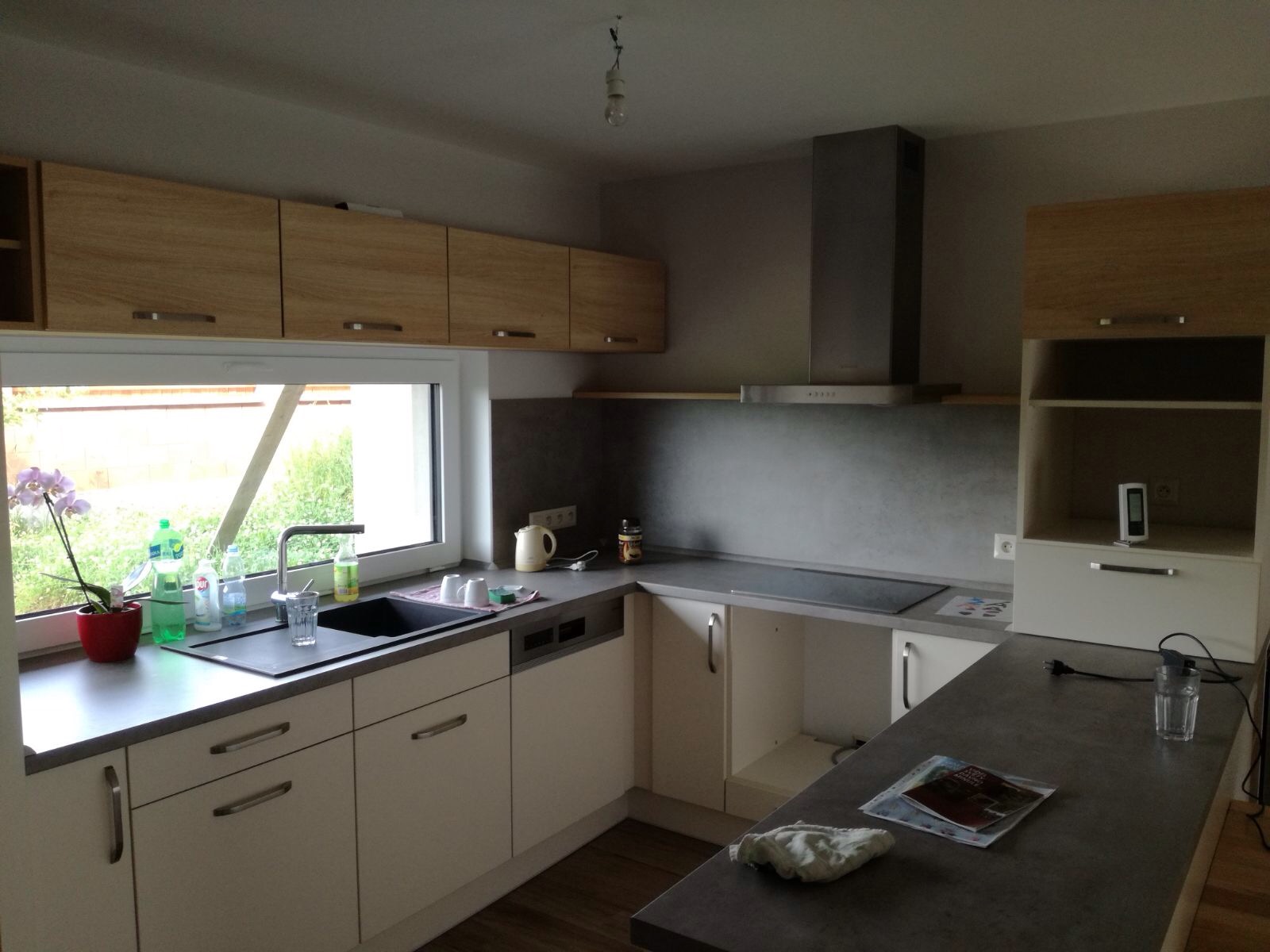

Novostavba pasivního domu. Dům je temperován podlahovým teplovodním vytápěním a nuceně větrán je systémem centrální rekuperace za využití rekuperační jednotky Atrea Duplex 390 ECV4. Pultová střecha domu je osazena 3 ks solárních kolektorů. Teplo získané solárními zisky je ukládáno do IZT zásobníku na teplou vodu o objemu 500 l. Zásobník může být také nahříván teplovodní krbovou vložkou o nízkém topném výkonu do prostoru domu. Záložním automatických zdrojem tepla jsou 2 ks elektrospirál v IZT. IZT zajišťuje ohřev jak topné vody do podlahového vytápění domu tak i TUV.  Systém rozvodů vzduchotechniky byl navržen, abychom mohli plným výkonem jednotky odtahovat prostor digestoře v kuchyni a tak zabezpečit patřičný odtah při vaření a zároveň v domě zachovat teplo vzniklé při vaření. Nemalou výhodou je téměř neslyšný chod systému v kuchyni.

Rodinný dům stavěný formou dřevostavby. Dům je vytápěn i větrán nuceně s rekuperací tepla vzduchotechnickou jednotku Atrea Duplex RK3. Hlavním zdrojem tepla je akumulační zásobník o objemu 400 l, který je osazen průtočným výměníkem na ohřev TUV a také elektropatronami o výkonu 8 kW. Zásobník můžeme charakterizovat jako elektrokotel o velikém objemu, do kterého je možné dopojit solární panely pro ohřev TUV od jara do podzimu. Dům byl stavěn tak, aby splňoval parametry PD.  Systém rozvodů vzduchotechniky byl navržen, abychom mohli plným výkonem jednotky odtahovat prostor digestoře v kuchyni a tak zabezpečit patřičný odtah při vaření a zároveň v domě zachovat teplo vzniklé při vaření. Nemalou výhodou je téměř neslyšný chod systému v kuchyni.

Novostavba zděného rodinného domu. Dům je vytápěn i větrán nuceně s rekuperací tepla vzduchotechnickou jednotku Atrea Duplex RK3. Hlavním zdrojem tepla je akumulační zásobník o objemu 400 l, který je osazen průtočným výměníkem na ohřev TUV a také elektropatronami o výkonu 8 kW. Zásobník můžeme charakterizovat jako elektrokotel o velikém objemu, do kterého je možné dopojit solární panely pro ohřev TUV od jara do podzimu. Dům byl stavěn tak, aby splňoval parametry PD.  Systém rozvodů vzduchotechniky byl navržen, abychom mohli plným výkonem jednotky odtahovat prostor digestoře v kuchyni a tak zabezpečit patřičný odtah při vaření a zároveň v domě zachovat teplo vzniklé při vaření. Nemalou výhodou je téměř neslyšný chod systému v kuchyni.

Novostavba zděného rodinného domu. Dům je temperován podlahovým teplovodním  vytápěním a nuceně větrán je systémem centrální rekuperace za využití rekuperační jednotky Atrea Duplex 390 ECV4. Systém rozvodů vzduchotechniky byl navržen, abychom mohli plným výkonem jednotky odtahovat prostor digestoře v kuchyni a tak zabezpečit patřičný odtah při vaření a zároveň v domě zachovat teplo vzniklé při vaření. Nemalou výhodou je téměř neslyšný chod systému v kuchyni.

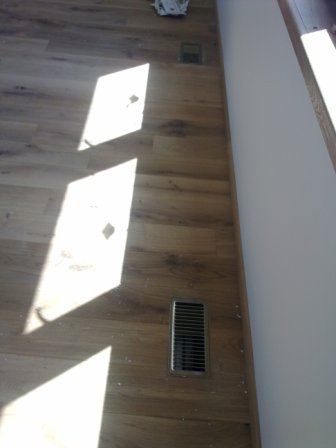

Dvoupodlažní zděný dům z betonových skořepin, zateplený vnitřní izolaci z polystyrenu, dosahující parametrů nízkoenergetického domu. Je vybaven nuceným větráním s rekuperací tepla, cirkulačním teplovzdušným vytápěním za využití kompaktní jednotky Duplex RK3. Distribuci čistého a topného vzduchu zajišťují podlahové kanály. Pro odtah znečištěného vzduchu jsou využívány podstropní rozvody. Hlavní zdroj tepla je teplené čerpadlo vzduch-voda, které natápí 400 l zásobník na teplou vodu, ze kterého je následně ohřívána voda pro potřebu TUV a topení. Vše je řízeno regulací Atrea RG 21.   Pro přitápění může  majitel domu využívat krbovou vložku v centrální místnosti. Přebytky tepla z centrální obytné místnosti si pomocí cirkulačního okruhu vzduchotechnické jednotky vyfoukneme do všech ostatních místností a tím pohodlně vytopíme celý dům i v zimním období.  Na obrázku jsou vidět podlahové mřížky, vyústění vzduchotechniky.

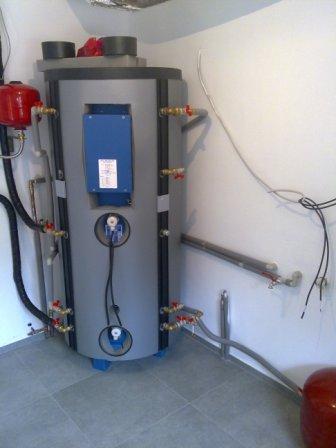

Zděný řadový dům, který je vybaven nuceným větráním s rekuperací tepla ( větrací jednotka Atrea ). Potřeba vytápění a teplé užitkové vody je řešena za využití integrovaného zásobníku na teplou vodu IZT, který je natápěn tepelným čerpadlem vzduch - voda (systém Atrea).  Distribuční stránku otopné soustavy plní teplovodní podlahové vytápění v 1. patře. Ve 2. patře jsou radiátory. Pomocí čerpadla se teplovodní soustava zásobována topnou vodou z IZT. Celý systém vytápění je řízen regulací Atrea RG především za využití ekvitermu.

Masivně zateplená dřevostavba navržená a postavená jeko pasivní dům. Dům je vybaven nuceným větrání s rekuperací a cirkulačním teplovzdušným vytápěním zn. Atrea. Jako hlavní droj tepla pro potřebu TUV a vytápění je tepelné čerpadlo. Dům splňuje požadavky pro pasivní dům, tudíž potřeba tepla na vytápění je doopravdy velmi nízká s provozními ročními náklady do 10.000 Kč. Systém větrání je řízen čidlem CO2, které automaticky reguluje větrací jednotku Atrea Duplex RK4 a úměrně koncentraci CO2 zvyšuje či snižuje výkon rekuperační jednotky.

Jednopodlažní dům zděný z vápenopískových cihel, masivně zateplený, aspirující na pramentry pasivního domu. Je vybaven nuceným větráním s rekuperací tepla, cirkulačním teplovzdušným vytápěním za využití kompaktní jednotky Duplex RK3. Distribuci čistého a topného vzduchu zajišťují podlahové kanály. Pro odtah znečištěného vzduchu jsou využívány podstropní rozvody. Hlavní zdroj tepla je elektrokotel, který nám ohřívá topnou vodu do jednotky RK3 a ta následně ohřívá topný vzduch.   Pro přitápění bez  elektrokotle majitel domu využívá krbovou vložku v centrální místnosti. Přebytky tepla z centrální obytné místnosti si pomocí cirkulačního okruhu vzduchotechnické jednotky vyfoukneme do všech ostatních místností a tím pohodlně vytopíme celý dům i v zimním období.

Zděný jednopodlažní dům, masivně zateplený s parametry pasivního domu. Je vybaven nuceným větráním s rekuperací tepla a podlahovým vytápěním. V době je užita tzv. AKTIVNÍ REKUPERACE zn. Nylan, kdy odsávaný vnitřní vzduch je stlačen za pomoci malého tepelného čerpadla. Tím dochází ke zvětšení tlaku a ohřání vzduchu. Teplo je následně předáno do akumulační vody, která  ohřívá příchozí vzduch. Přebytky energie jsou využívány k ohřevu TUV. Tepelné čerpadlo je schopné pracovat v pozitivní energetické bilanci cca. 1 : 1,5. V nižších teplotách je akumulační zásobník tepelného čerpadla dohříván elektrospirálami.
